Proefexamen N(ovice)

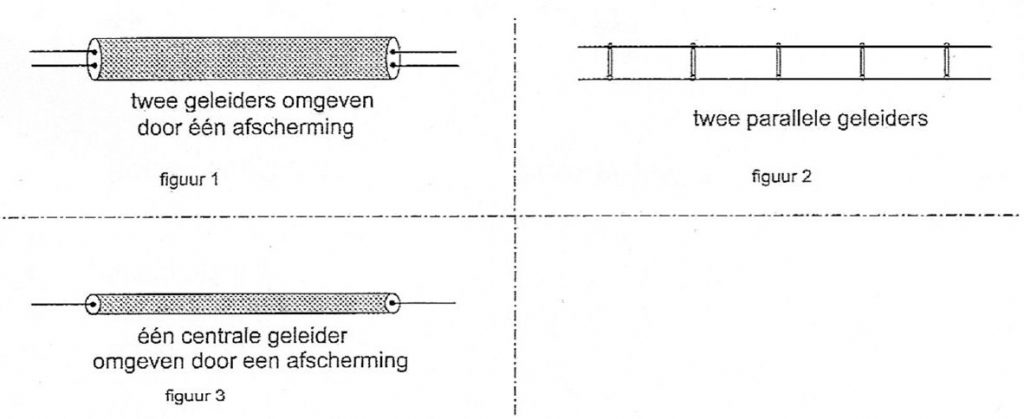

Voor de koppeling van de zender met de antenne wordt vaak coaxiale kabel gebruikt.

Een belangrijke reden hiervoor is:

Op alle TV-kanalen (zowel boven als onder de 2-meter band) ondervindt een TV-ontvanger storing van een 2-meter.

Dit probleem kan worden opgelost door het plaatsen van een:

De mf-bandbreedte voor de ontvangst van een 2-meter FM-teIefoniesignaaI is bij voorkeur:

Een bandfilter past men toe in:

In de “gebruikersbepalingen” wordt onder het radiostation verstaan, een of meer radiozendapparaten:

Met een dipmeter bepaalt men:

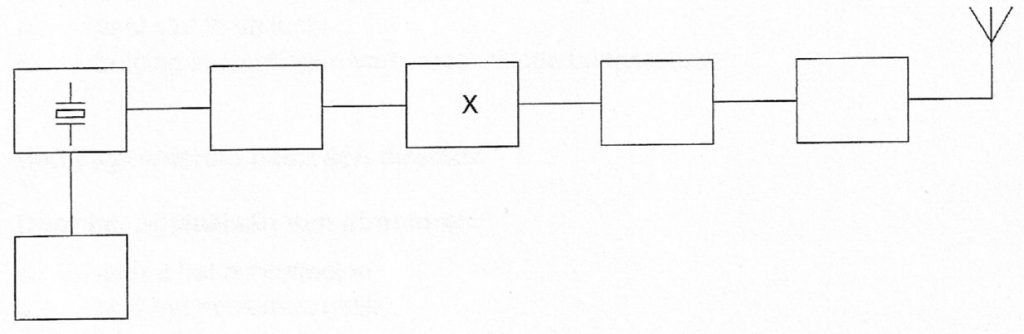

Dit is het blokschema van een

Het blokje gemerkt met X stelt voor de:

Bij een antenne met parasitaire elementen (yagi) is de volgorde van de elementen:

In een kring wordt aan de vaste condensator van 250 pF een afstemcondensator, met een minimumwaarde van 10 pF, parallel geschakeld. De afstemcondensator heeft een capaciteitsvariatie van 500 pF.

De kring ziet een capaciteitsvariatie van:

Een 2-meter FM-station straalt te sterke harmonischen uit.

Als gevolg hiervan kan storing optreden in:

De scheidingstrap van een zender bevindt zich:

De modulatiemethode voor spraak met de kleinste bandbreedte is:

Het frequentiebereik van een ontvanger loopt van 144 tot 146 MHz. De middenfrequentie is 10 MHz.

Het frequentiebereik van de oscillator kan zijn:

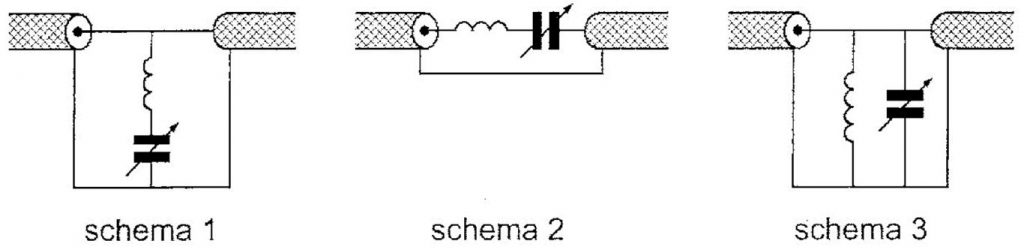

Een amateurzender werkend in de 21 MHz band veroorzaakt storing in de frequentieband 61-68.

De storing kan worden verminderd door:

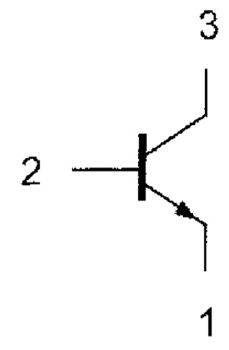

Aansluiting 1 is de:

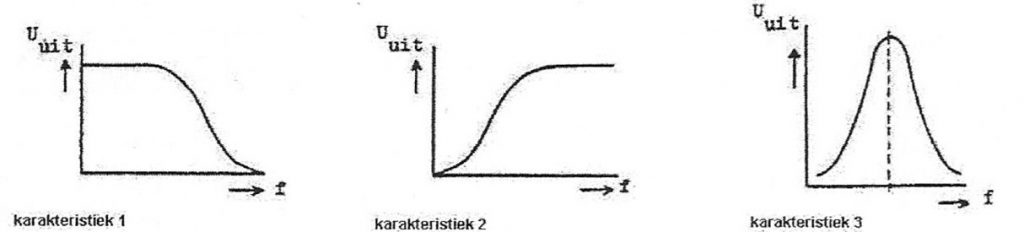

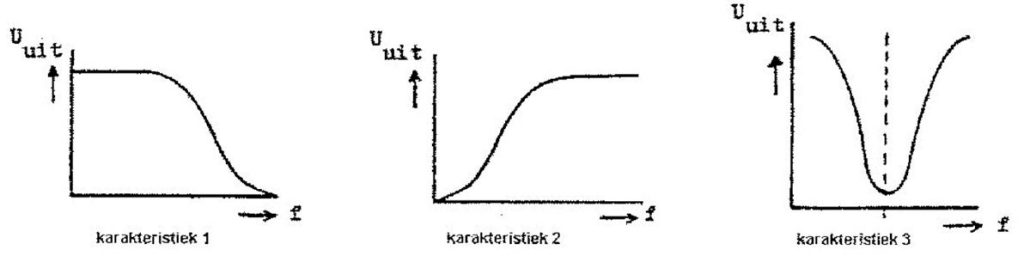

Welke karakteristiek behoort bij een laagdoorlaatfilter?

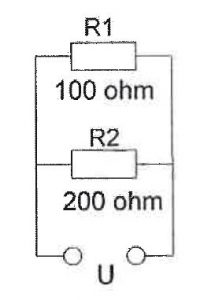

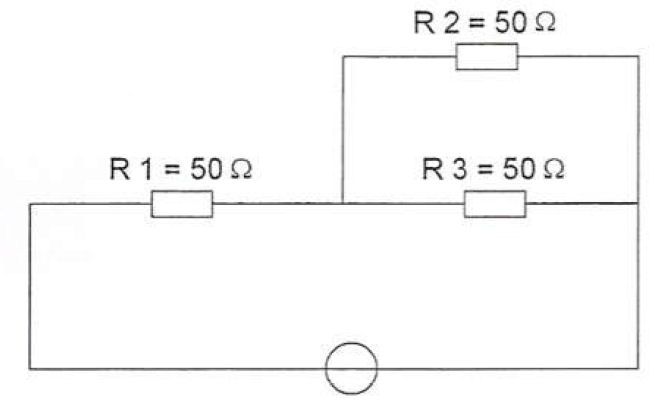

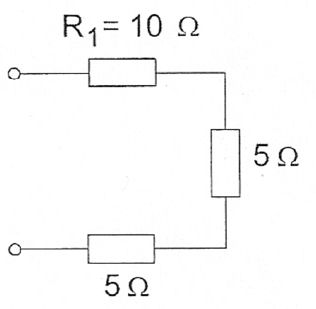

In weerstand R1 wordt 10 watt gedissipeerd.

Het gedissipeerde vermogen in de gehele schakeling is:

Bij gebruik van frequenties in het VHF-gebied kunnen grote afstanden beter overbrugd worden door:

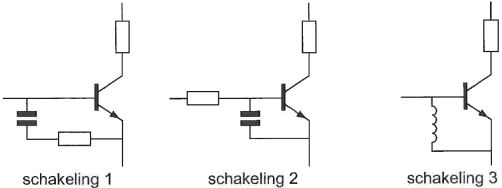

Als selectieve laagfrequentversterker kan het best worden gebruikt:

Een 2-meter FM-ontvanger heeft een middenfrequentie van 10 MHz.

Om een signaal op 145 MHz te ontvangen kan de oscillatorfrequentie zijn:

Definitie zendvermogen:

Het door de direct met de antenne-inrichting te koppelen trap van het radiozendapparaat afgegeven gemiddeld vermogen, gerekend over een periode van de ( … X … ) tijdens het maximum van de omhullende (Peak Envelope Power).

 Op plaats […X…] moet staan:

Een kunstantenne (dummy load) wordt gebruikt om:

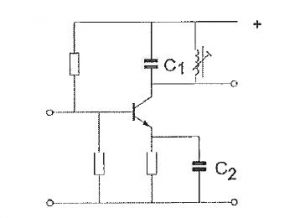

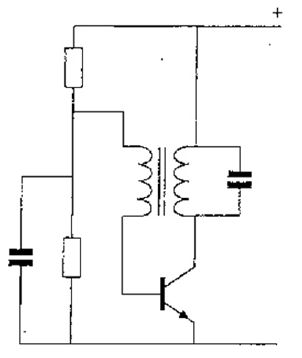

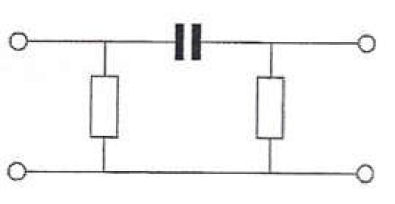

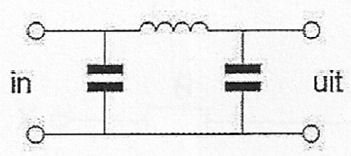

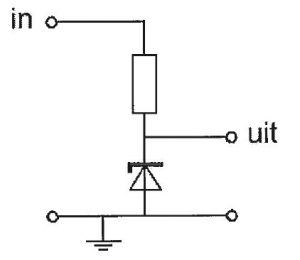

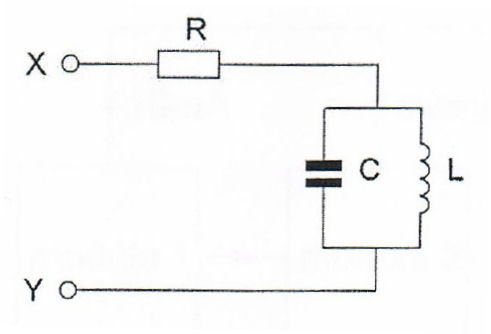

De schakeling stelt voor:

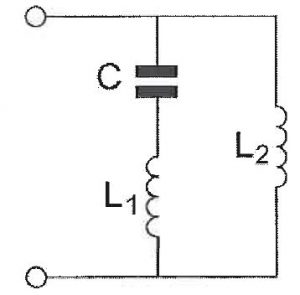

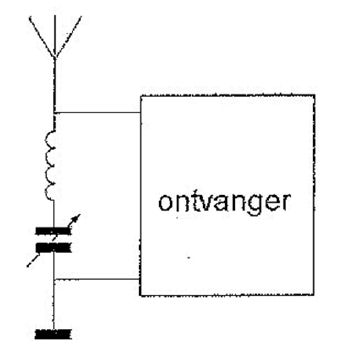

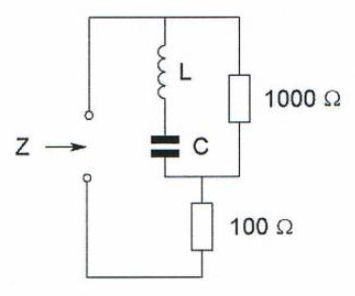

De parallelresonantiefrequentie van deze schakeling wordt bepaald door:

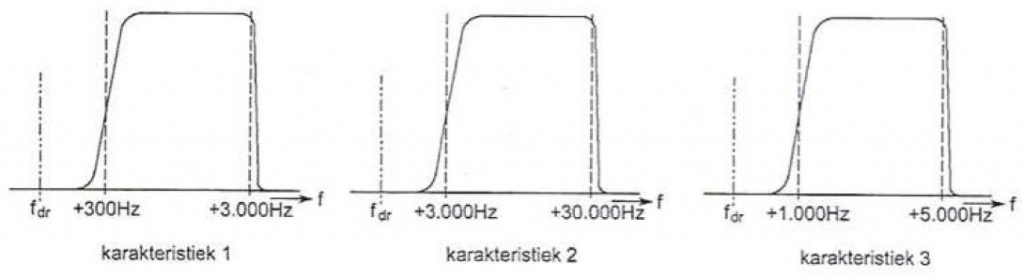

Een enkelzijbandzender werkt met een draaggolfoscillator op 1 MHz. Het zijbandfilter laat uitsluitend signalen in de lage zijband door.

Voor spraaksignalen met frequenties tussen 300 Hz en 3000 Hz zijn de grenzen van de doorlaatband van dit filter:

In een hoogfrequentkring wordt een vaste condensator van 80 pF in serie geschakeld met een variabele. De capaciteit van de variabele condensator kan worden ingesteld tussen 20 en 80 pF.

De kring ziet een capaciteitsvariatie van:

Een If-uitgangstransformator van een ontvanger:

In de afstemkring van de eindtrap van een 2-meter zender kan het beste gebruik gemaakt worden van een:

Een klein signaal wordt toegevoerd aan de ingang van een transistorschakeling. Aan de uitgang ontstaat een gelijkvormig signaal met een grotere amplitude.

Dit effect heet:

Een radiozendamateur met een N-registratie heeft een zelfbouw 2-meter zender met een zendvermogen van maximaal 60 watt.

Het gebruik van deze zender door de N-geregistreerde is:

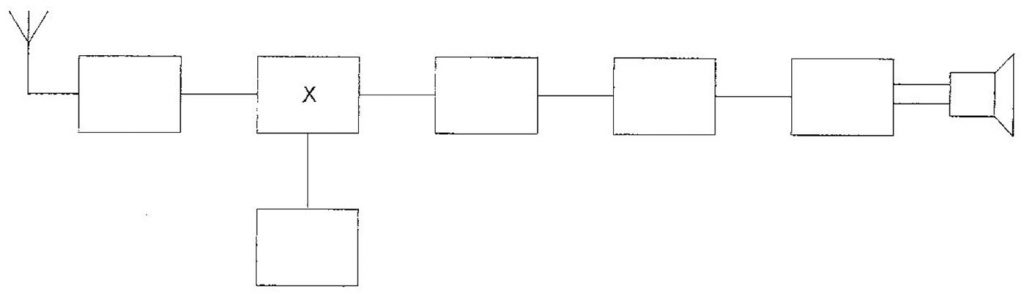

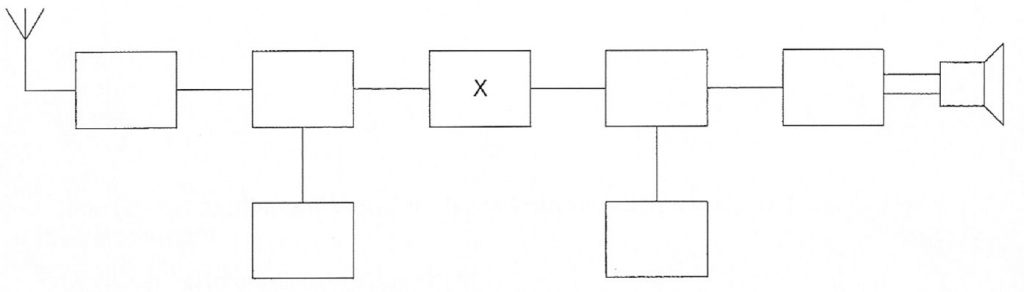

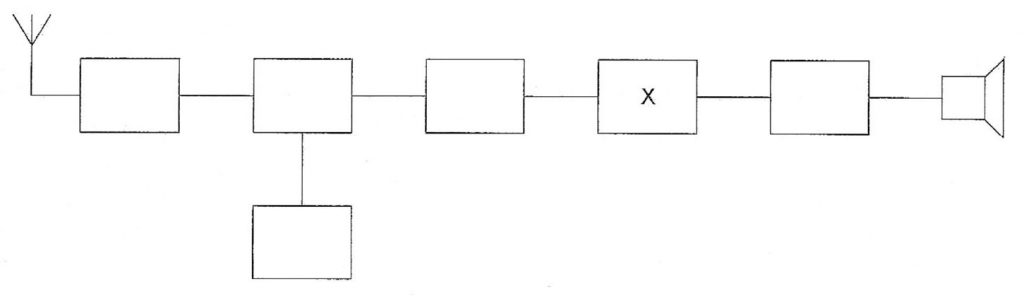

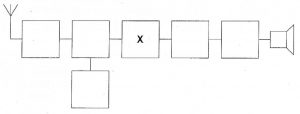

Dit is het blokschema van een ontvanger.

Het blokje gemerkt met X stelt voor de:

Twee gelijke condensatoren met waarde C worden parallel geschakeld.

De capaciteit van de parallelschakeling wordt:

Een kenmerkende eigenschap van een zenerdiode is de:

Een AM-zender wordt gemoduleerd met spraak.

De klasse van uitzending is:

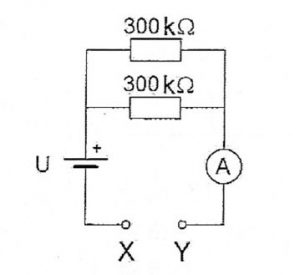

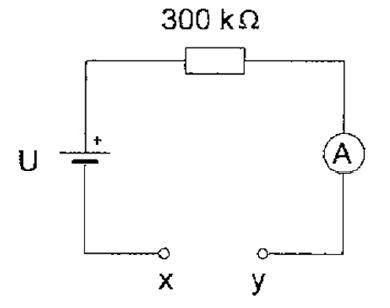

Bij het doorverbinden van de klemmen X en Y wijst de draaispoelmeter volle uitslag aan.

De uitslag halveert bij aansluiten van een weerstand tussen x en y met een waarde van:

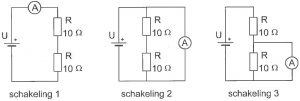

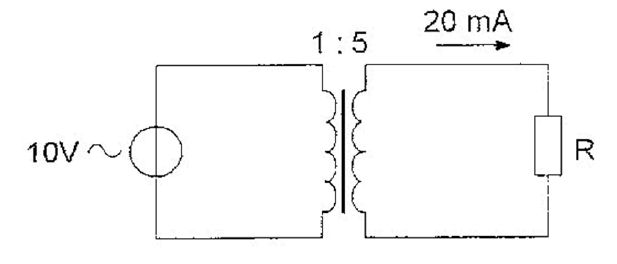

De stroom die een weerstand in gaat is:

Een 10-meter zender veroorzaakt laagfrequentdetectie in een geluidsinstallatie. Om de storing op te heffen worden de laagohmige Iuidsprekeruitgangen ontkoppeld door middel van condensatoren, parallel aan de uitgangen.

De meest geschikte capaciteitswaarde is:

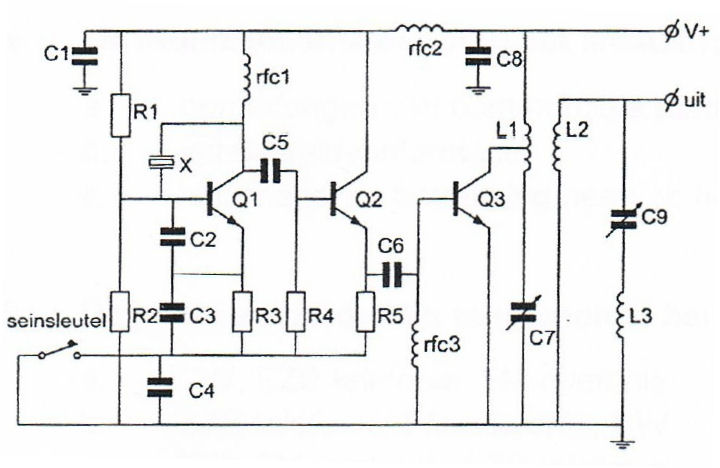

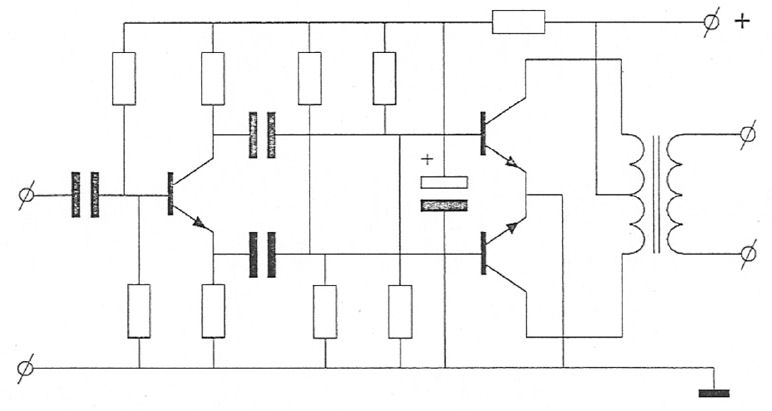

Dit is een schema van een:

Zie afbeelding:

C9 en L3 vormen hier een:

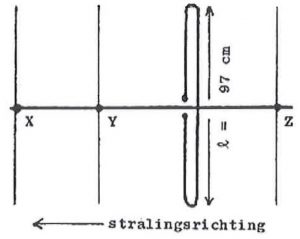

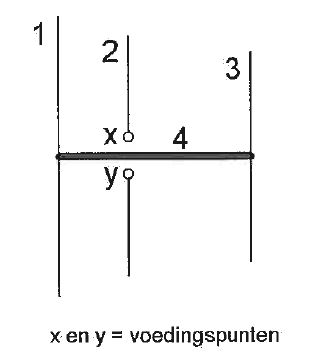

De gebruikelijke naam voor element 3 van de yagi-antenne is:
